入力不足に対する論理回路の構築２ ～ 動作確認編 ～

概要

前回、『入力不足に対する論理回路の構築１ ～ 設計編 ～』で設計を行いました。今回は設計をもとにブレットボード上で配線を行い動作確認を行います。

準備物

今回動作確認する上で準備したものは以下の通りです。

• ブレッドボード（EIC-106）
• ロジックIC（AND、NOT、XOR）
• LED
• 抵抗
• ジャンパーワイヤ
• タクトスイッチ
• 電源用マイクロUSBコネクターDIP化キット

入力をタクトスイッチ、出力にLEDを使用しました。

E-CALL ENTERPRISE〓 ブレッドボード　EIC-106J 〓165-41-4-1060 価格:2860円 (2025/2/27 10:12時点) 感想(0件)

74HC00　2.54mmピッチ　74HC00　互換品　IC　2個入　＜icd-000＞ 価格:168円 (2025/2/27 10:30時点) 感想(1件)

作成物

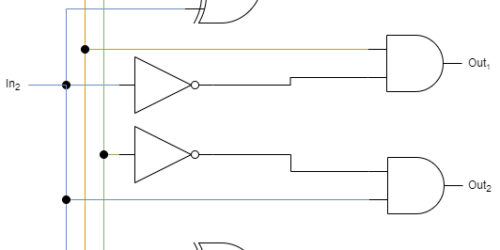

『入力不足に対する論理回路の構築１ ～ 設計編 ～』で設計した論理回路をもとにブレッドボード上で配線していきます。

私自身は電子工作の知識はあまりなく、作成時のトラブルとしてスイッチの入力がおかしいことがありました。色々調べてみるとどうやらノイズ対策としてスイッチに抵抗がいる様です。

抵抗を電源（プルアップ抵抗）、グランド（ブルダウン抵抗）に入れる方法がるようでボタンと入力を同じにしたいと考えたため、プルダウン抵抗としました。

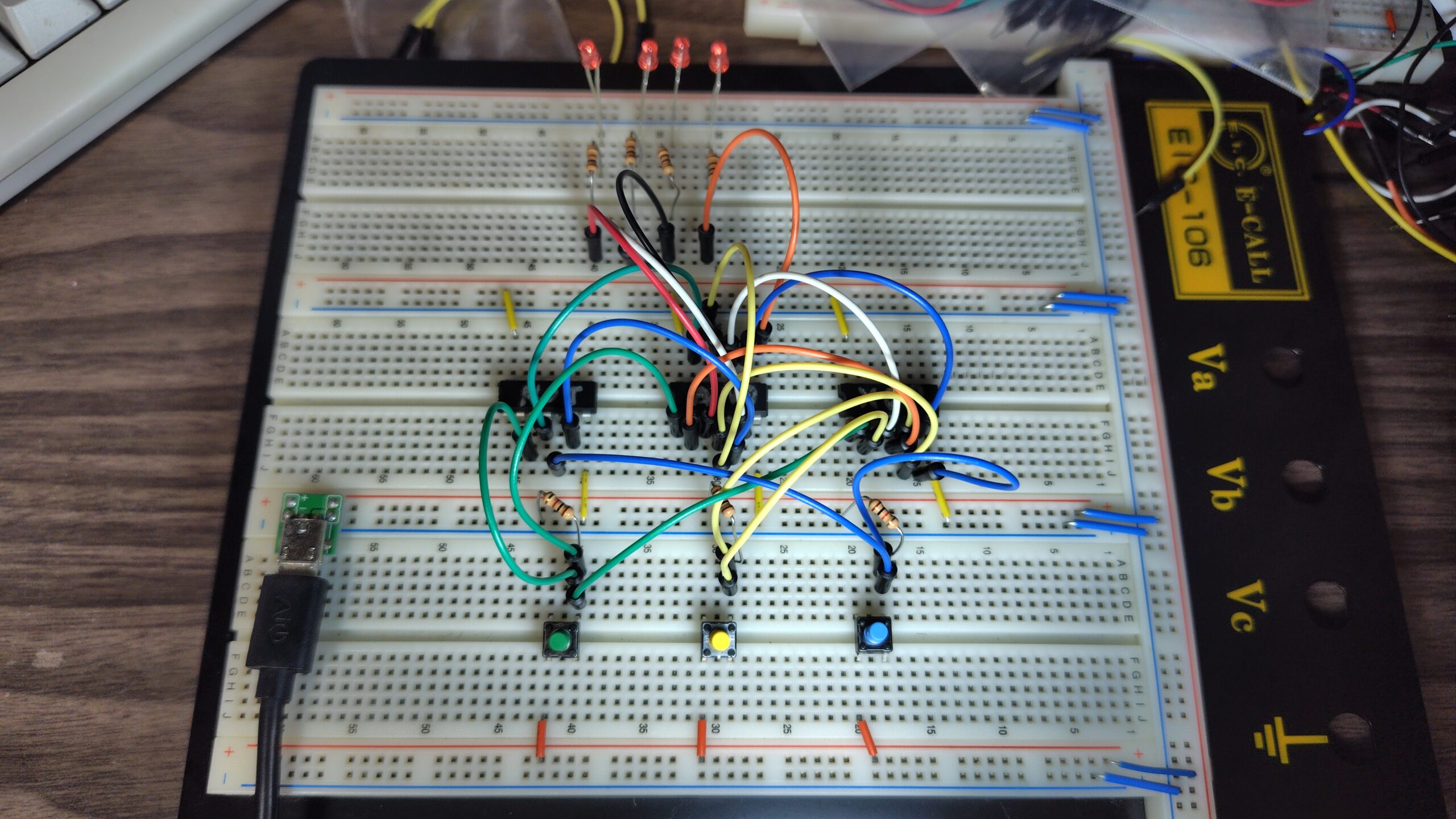

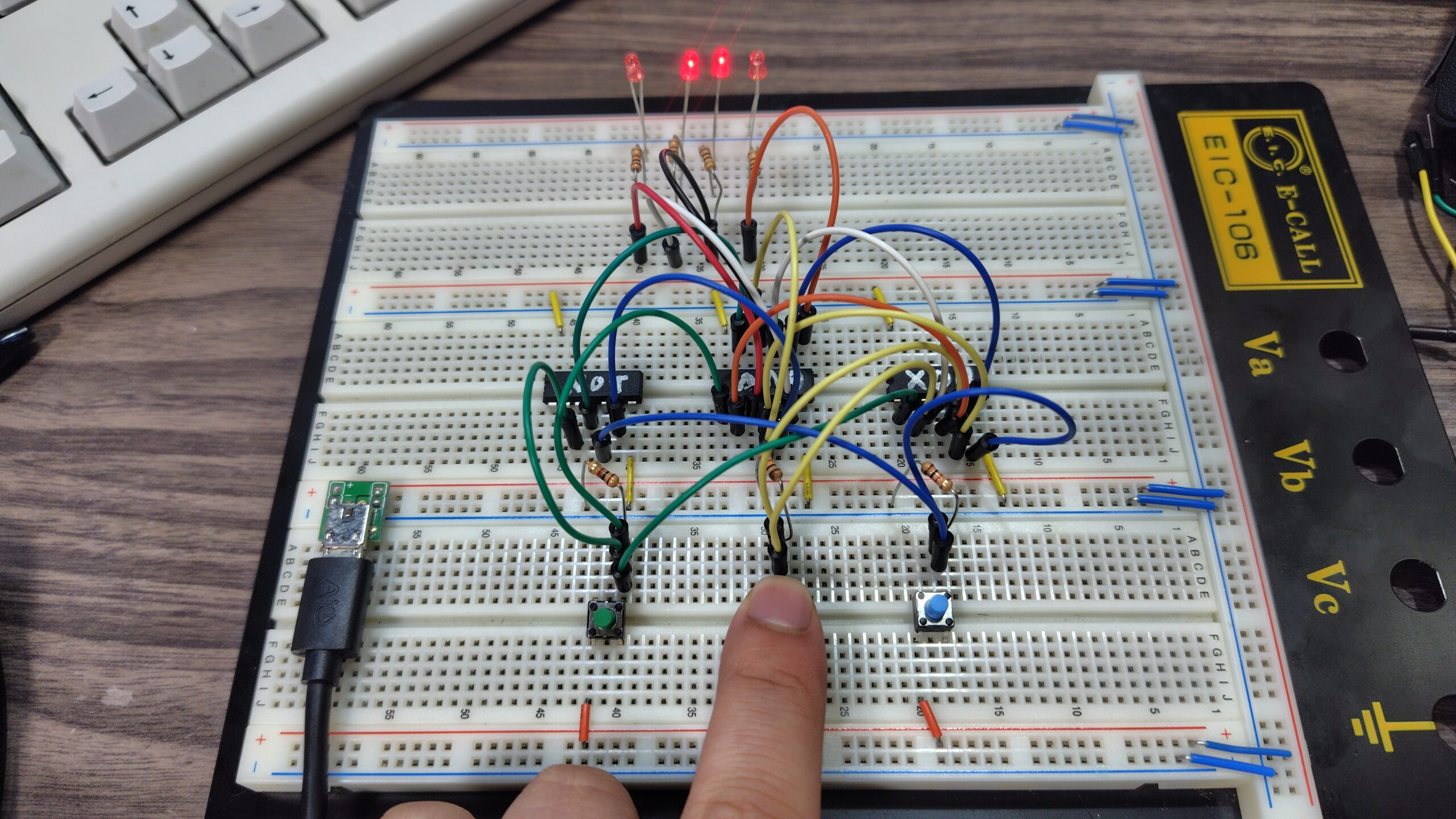

実際に以下の回路を作成しました。

動作確認

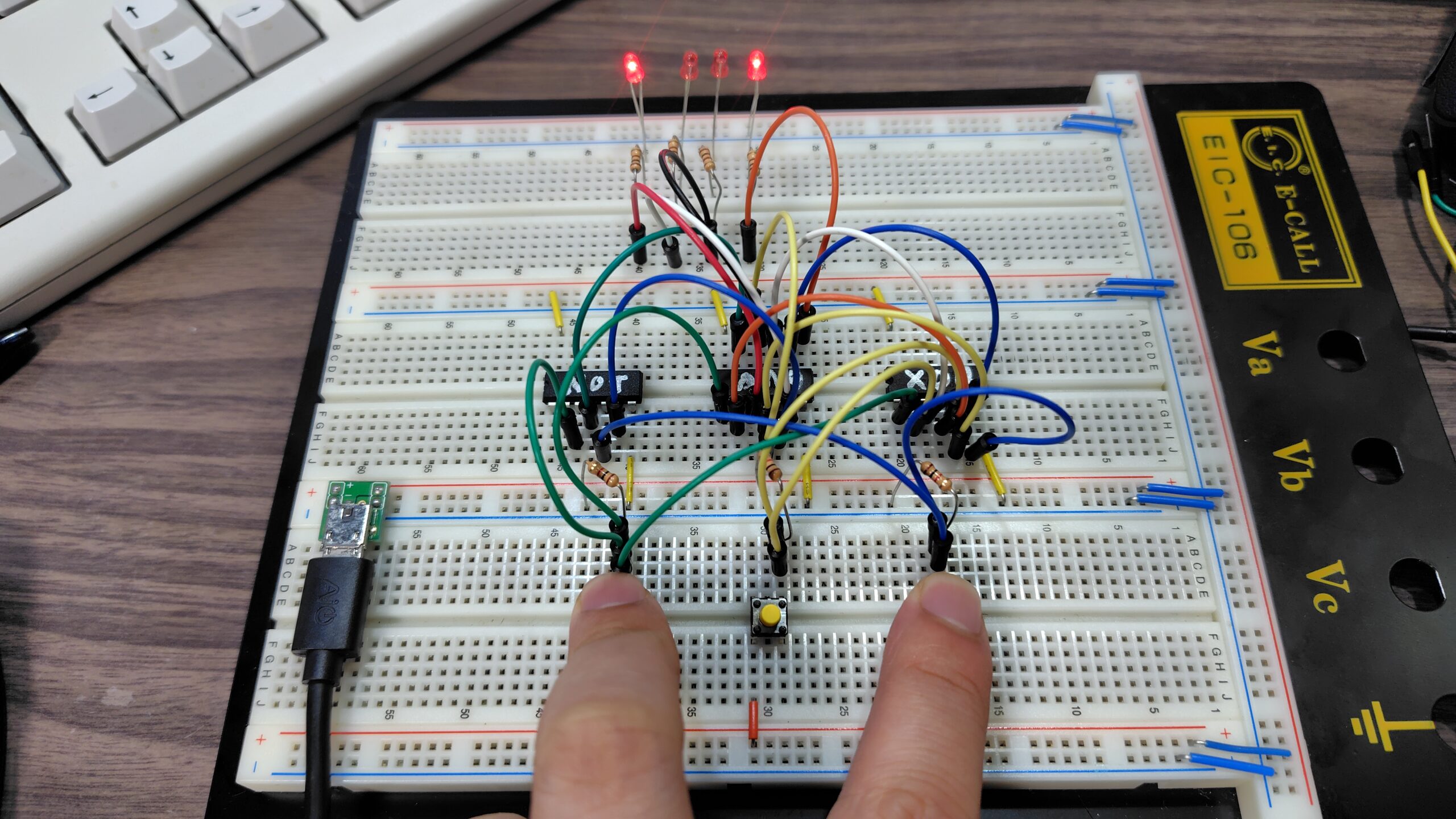

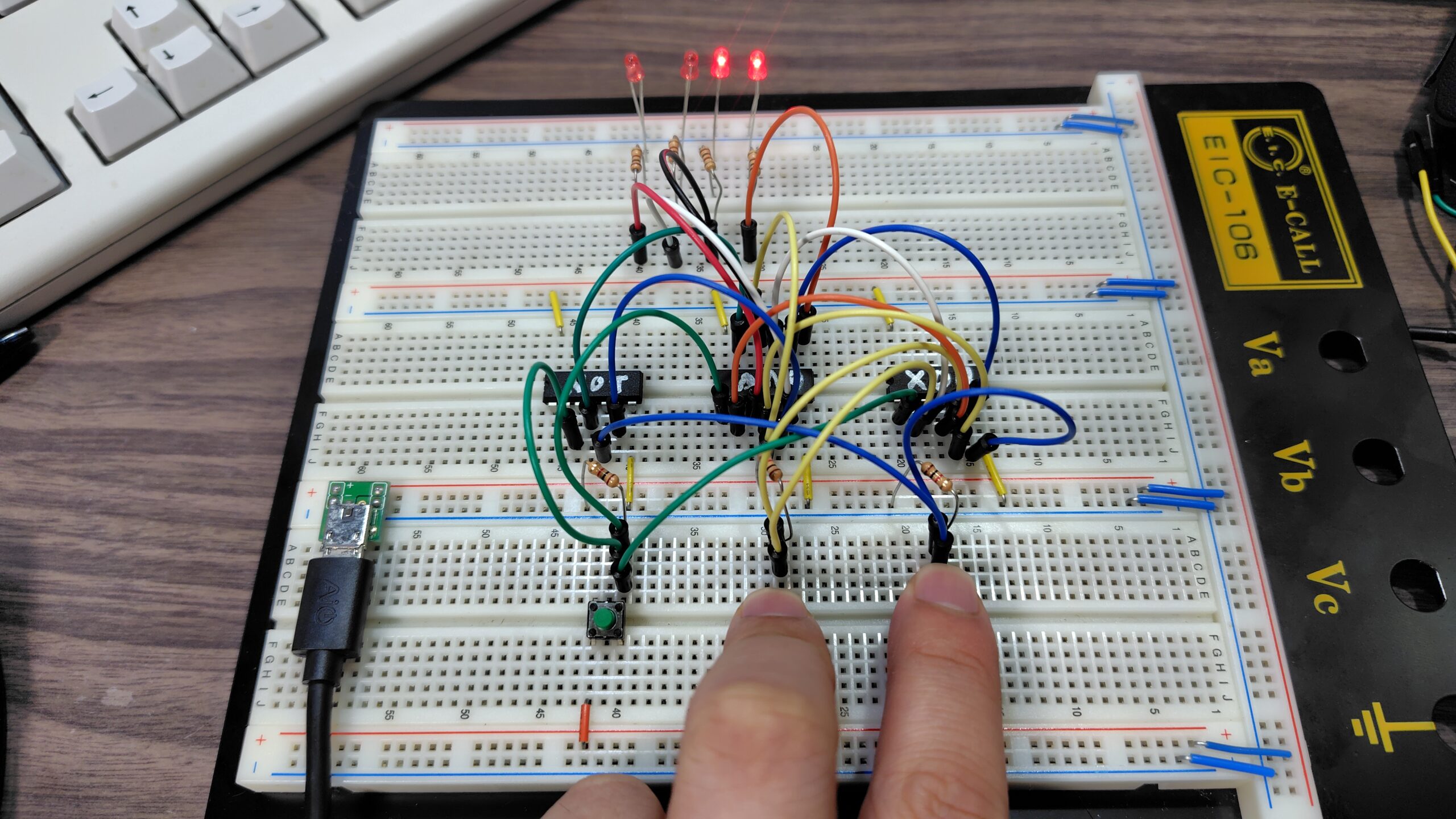

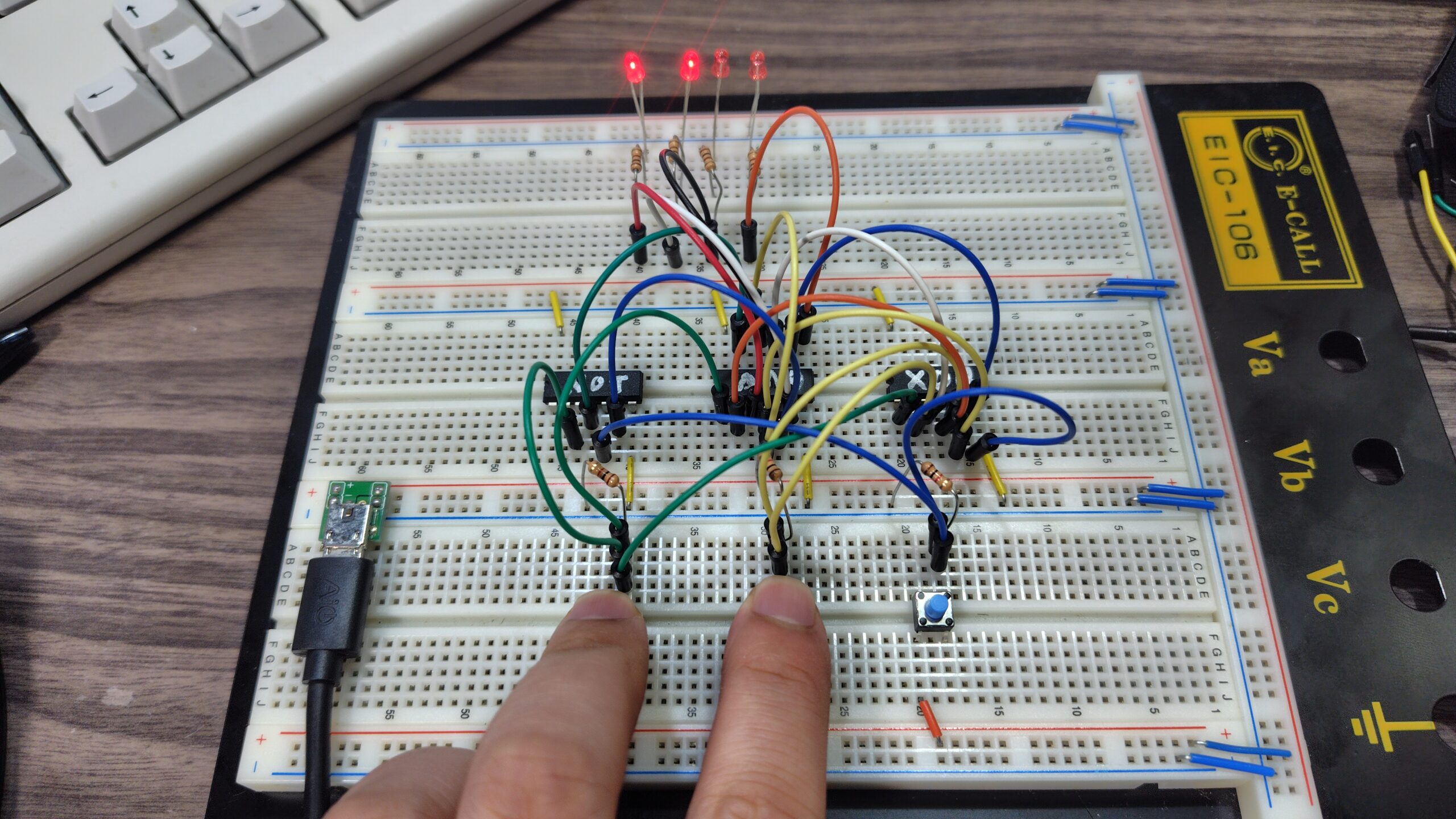

『入力不足に対する論理回路の構築１ ～ 設計編 ～』の設計で入出力をまとめた真理値表から出力があるものから確認してみます。

No	In0	In1	In2	Out0	Out1	Out2	Out3
3	0	1	0	0	1	1	0
4	0	1	1	0	0	1	1
6	1	0	1	1	0	0	1
7	1	1	0	1	1	0	0

出力については問題なく出力されています。

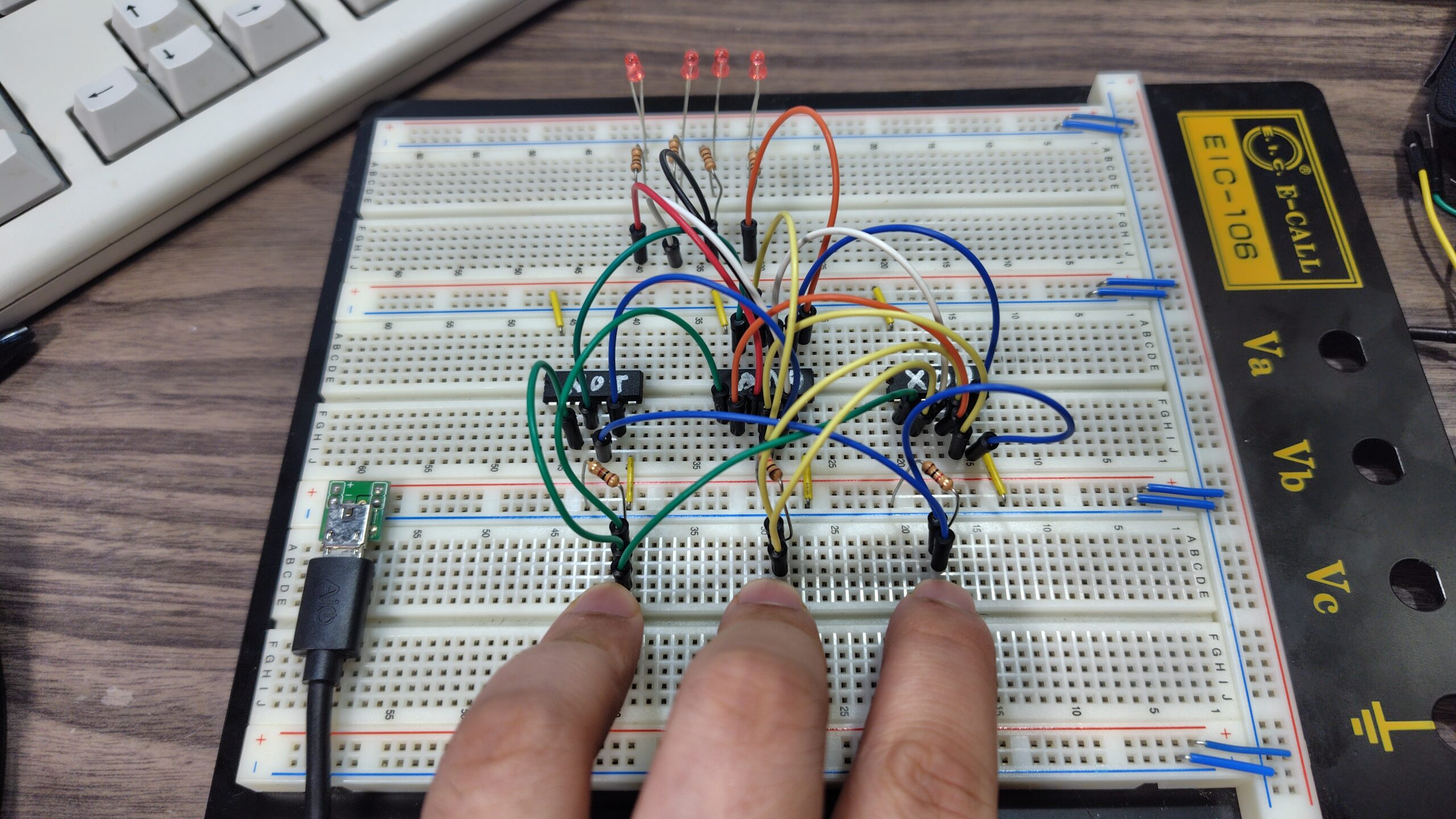

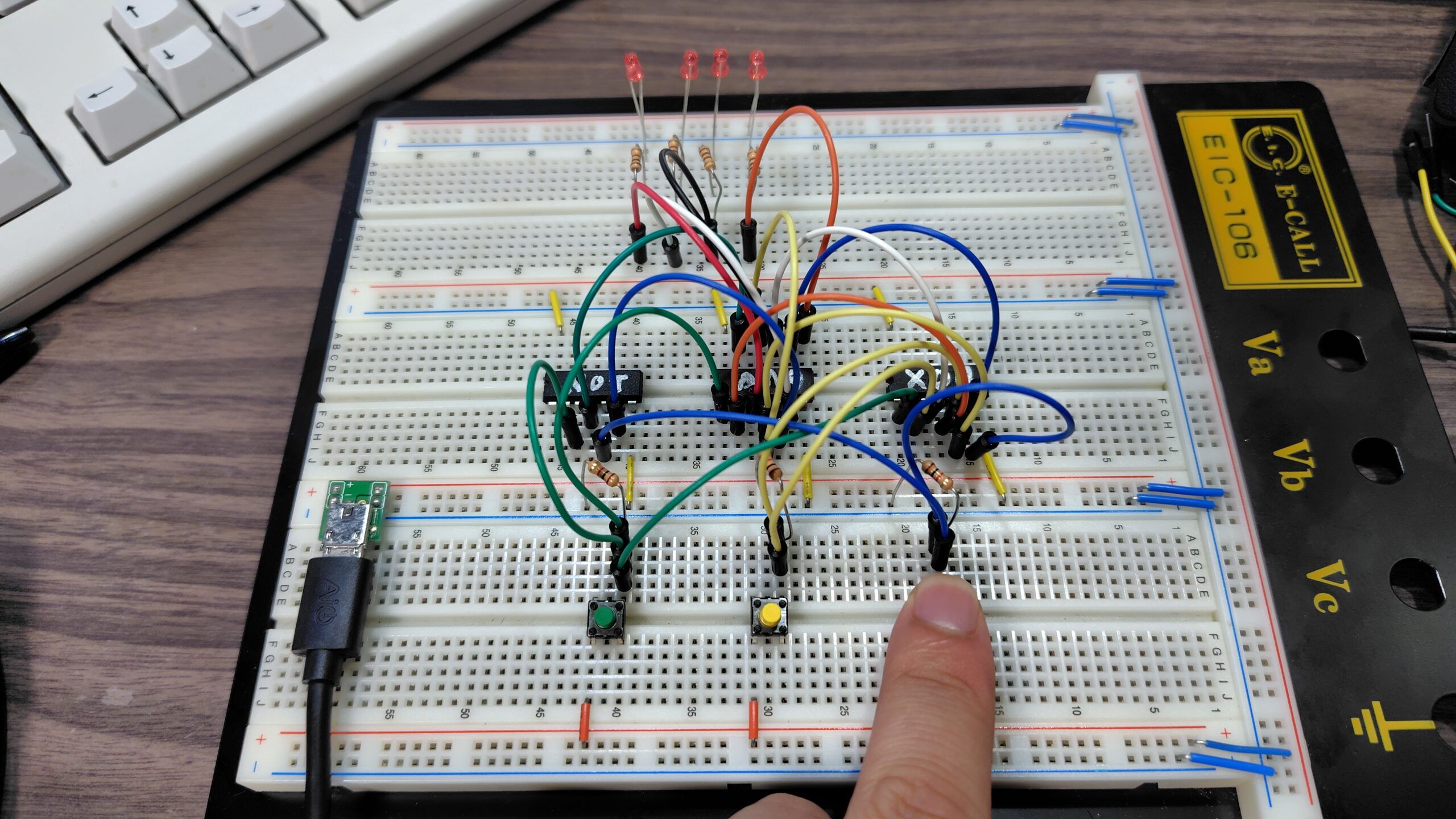

次に残りの光らないパターンを試します。

No	In0	In1	In2	Out0	Out1	Out2	Out3
1	0	0	0	0	0	0	0
2	0	0	1	0	0	0	0
5	1	0	0	0	0	0	0
8	1	1	1	0	0	0	0

すべて光っていないため、問題なさそうです。

最後に

次回はマイコン（PIC）でプログラムをして動作確認と実際にモータを回してみます。
